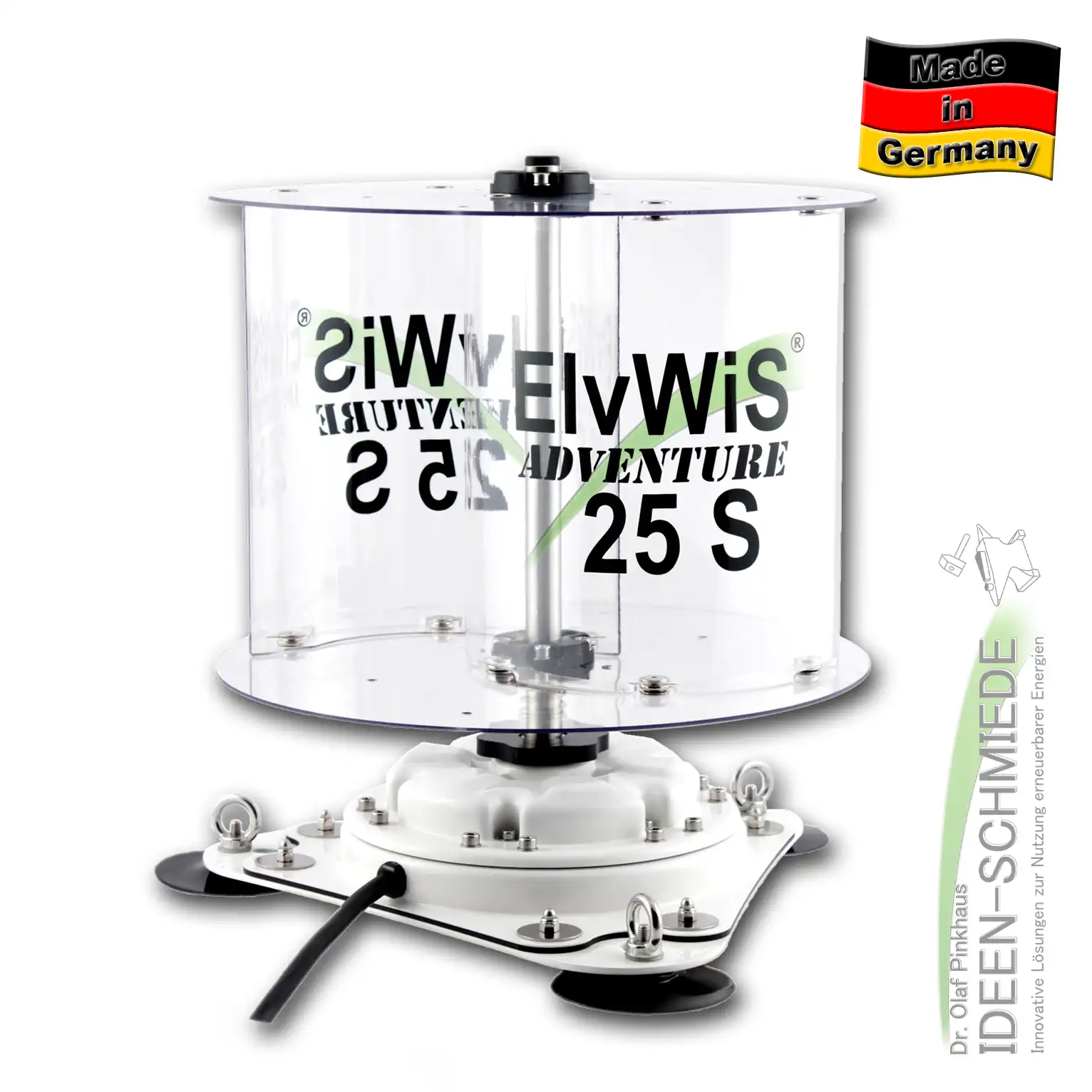

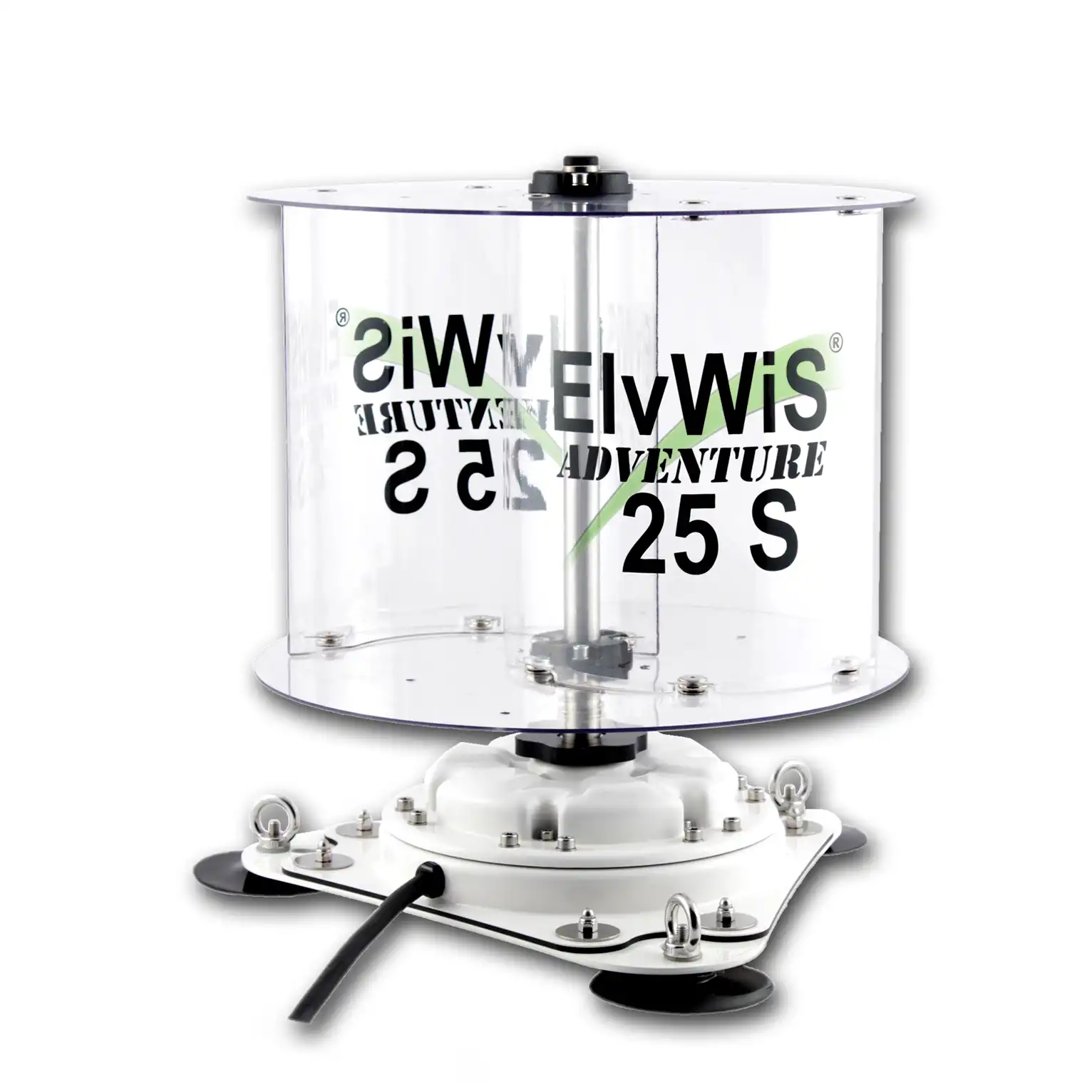

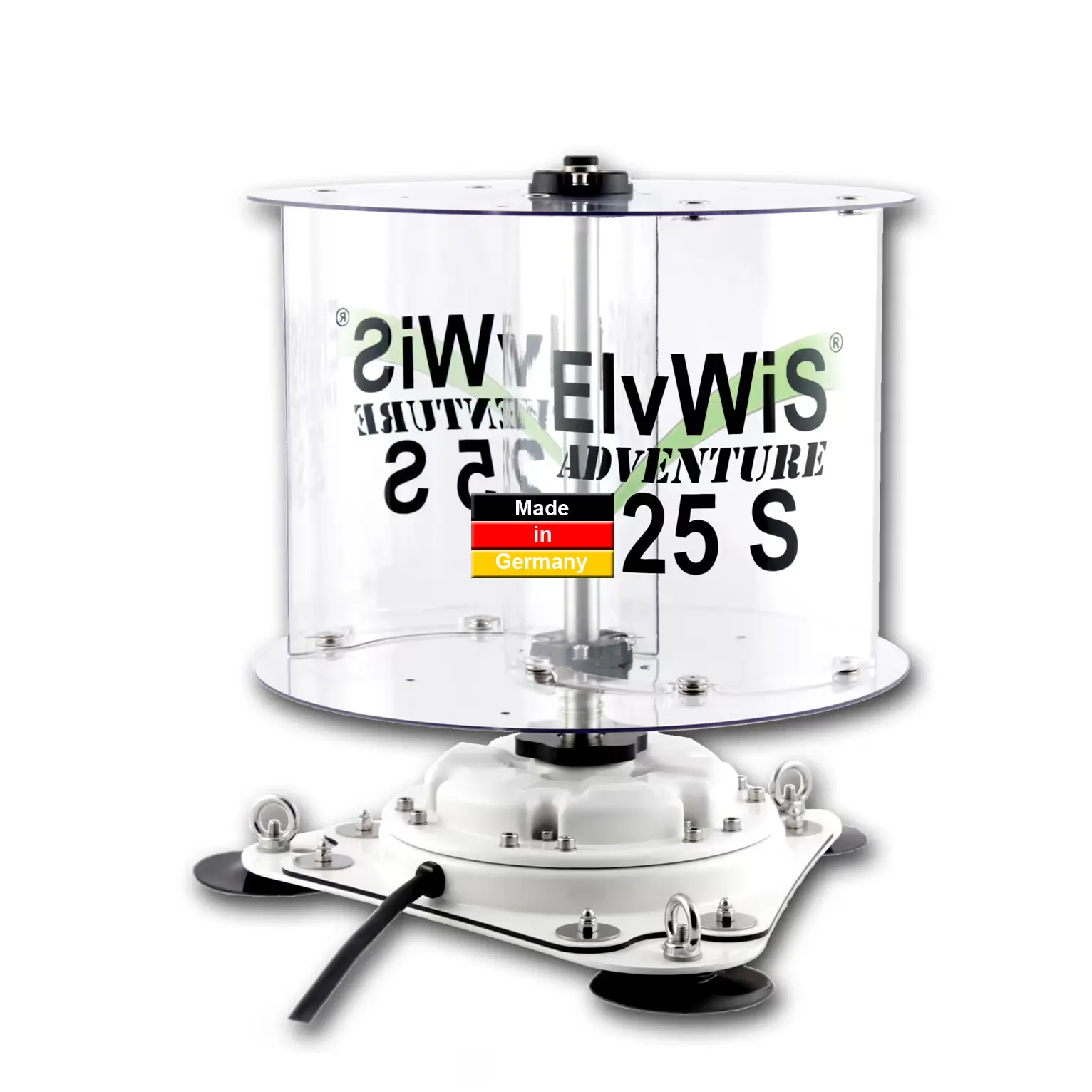

Zerlegbare Windturbine ElvWiS ADVENTURE 25SE Economy (50 Watt)
Einstufige Savonius-Turbine, Economy-Set
Komponenten gebrauchsfertig montiert.
Generator und Rotorachse trennbar, Rotor komplett zerlegbar, kein Werkzeug erforderlich.
Mit Anschluss-Kabel, wahlweise mit 3-Phasen Gleichrichter oder 12/24-Volt Laderegler.
(Die Optionen wählen Sie einfach neben den Artikelbildern in den Varianten aus).
Inhalt des Sets
Generator (ABS, Stahl-Lager, Aluminium-Achse)
Turbinen Basis-Platte (segmentiert, Aluminium)
Anschluss-Kabel (3 m)
Rotor-Achse (Aluminium)
Rotor-Scheiben (transparent, hochbeständiger Kunststoff)
Rotor-Schaufeln (transparent, hochbeständiger Kunststoff)
Saugnäpfe mit Ösen
12/24-Volt Laderegler (optional)
3-Phasen Gleichrichter (optional)
Betriebs- und Montageanleitung (digital)
Wiederverwendbare Schutzhüllen
Technische Daten der Windturbine
Gesamtgewicht: <3,2 kg inkl. Kabel und Anbaumaterial
Gesamthöhe: 36,5 cm
Packmaß (zerlegt): ca. 40 x 40 x 20 cm
Material: Edelstahl, seewasserbeständiges Aluminium, UV-resistente Kunststoffe
Anlaufbeginn: ab 0,5 - 1,0 m/s
Ladebeginn: 12,5 / 24,5 Volt: ab 3,5 - 4,5 / 7,0 -8,0 m/s
Rotorleistung bei 12 m/s: 11 Watt
Rotor-Maximalleistung bei 20 m/s: 52 Watt
Maximaler Generator-Wirkungsgrad: 96 %
Betriebsbereich: 0,5 - 30 m/s
Betriebsspannung: 0 - 45 Volt, optimiert für 12-Volt Systeme
Betriebsgeräusch: < Umgebungsgeräusch / 30 dB max.
Rotorhöhe: 22 cm
Rotordurchmesser: 32 cm
Rotortyp: Savonius-Rotor - Pro Ebene 2 gegenüberliegende C-förmige Schaufeln
Rotoreigenschaften: Allrounder für böige und gleichmäßige Windverhältnisse, schnellstartend und direkte Reaktion auf wechselnde Windgeschwindigkeiten, reduzierte Drehzahl bei höheren Windstärken.
Montage: Z.B. mobil mit Saugnäpfen/Gummispannern auf ebenen Flächen und mit Erdnägeln auf losem Untergrund.
Komponentendetails
Generator: 1 Stück
Bauweise: Doppel-Scheibengenerator (IP 64), 12-polig (24 Neodym-Magnete), AC 3-phasig, bürstenlos, rastmomentfrei.
Gehäuse: Extrem stabiles ABS-Compound-Material mit Edelstahl-Verbindungselementen.
Achse: Aluminium mit präzisionsgedrehten Kugellagerpassungen und integrierter Achsaufnahme mit Zentrierhülse. Zur Verriegelung der Rotorachse mit einem Federsplint ausgestattet.
Lager: Massive Stahl-Markenkugellager mit Lebensdauerschmierung.
Kabelanschluss: Einfach ausgeführte stabile Zugentlastung am Generator.
Turbinen Basis-Platte (segmentiert): 1 Stück
Bauweise: Robuste 4 mm Aluminium-Massivplatten-Elemente. Multifunktionell einsetzbar durch Bohrungen für die Anbringung der Saugfüße und Ösen sowie durch Langlöcher für die direkte Befestigung durch Erdnägel.
Anschluss-Kabel: 3 Meter
Spezifikationen: Flexibles und widerstandsfähiges 10 mm starkes, gummiertes Outdoor-Gerätekabel mit 3 Phasen x 1,5 mm.
Rotor-Achse: 1 Stück
Bauweise: Vollständig aus Aluminium gefertigte, verwindungssteife 18 mm Hohlachse mit Verriegelungssplinten und Schutzstopfen.
Rotor-Scheibe: 2 Stück
Bauweise: Verwindungssteife 2 mm starke Scheibe aus transparentem, schlagfestem und witterungsbeständigem Hochleistungs-Polymer mit selbstverriegelnden Schnellverbindern. Zentrierhülsen aus schlagzähem und abriebfestem Polyamid mit integrierter Gummi-Achs-Verriegelung.
Besonderheiten: Mit Lexanfarben individuell lackierbar.
Rotor-Schaufel: 2 Stück
Bauweise: Flexible, aerodynamisch geformte Schaufel aus transparentem, schlagfestem und witterungsbeständigem Hochleistungs-Polymer mit selbstverriegelnden Schnellverbindern.
Besonderheiten: Mit Lexanfarben individuell lackierbar.
Saugnapf mit Öse: 3 Stück
Spezifikationen: Saugstarker 80 mm Qualitäts-Saugnäpf mit M6 Edelstahl-Anschlussgewinde. Massive M6 Edelstahl-Ringschraube zur Anbringung von Sicherungs- und Abspannelementen.
Laderegler (optional): 1 Stück
Beschreibung: Wasserdicht vergossener Batterie-Laderegler (12/24 V) mit integriertem 3-Phasen Gleichrichter (auch für LiFePo4-Akkus geeignet).
Lademodus: MPPT-Boost für niedrige Windgeschwindigkeiten
Nennspannung (Batterie): 12V / 24V Auto-Erkennung
Ruhestromverbrauch: 3,6 mA
Boost-Ladebeginn: 8-9 V (12 V Batt.) / 15-16 V (24 V Batt.)
Schutzklasse: IP 67
Leistung Max.: 400 Watt
Eingangsspannung Max.: 60 Volt
Bremsspannung: ab 14,4 V (12 V Batt.)/ ab 28,8 V (24 V Batt.)
Wiederanlaufspannung: bei 13,5 V (12 V Batt.)/ bei 27,0 V (24 V Batt.)
Erhaltungsspannung (nach Bremsmodus): bis 12,5 V (12 V Batt.)/ bis 25,0 V (24 V Batt.)
Erkennungsspannung Min.: 8 V
Schutzfunktionen: Batterie-Überspannung, Ladestrombegrenzung, Bremsfunktion
Arbeitstemperatur: -35 °C - +75 °C / 85 % RH
Anzeige: Unload-LED, Charge-LED
Anschluss: 3 x Blau an Generator-Wechselstrom, 1 x Rot an Batterie-Plus, 1 x Schwarz an Batterie-Minus.
Zubehör: Sicherungshalter und Sicherung
Gleichrichter (optional): 1 Stück
Beschreibung: Wasserdicht vergossener 3 Phasen-Brückengleichrichter für den direkten Anschluss von Beleuchtung, Elektromotoren und anderen Gleichstromanwendungen.
Funktion: Wandelt den Wechselstrom des Generators in einen der Drehzahl entsprechenden Gleichstrom um.
Anschlüsse: 3 x AC-Steckanschlüsse für Generator-Wechselstrom, 2 x DC-Steckanschlüsse für Gleichstromverbraucher (Plus +/Minus -).
Zubehör: Sicherungshalter und Sicherung
