380,80 €
Auf Lager, Lieferzeit ca. 3-7 Werktage

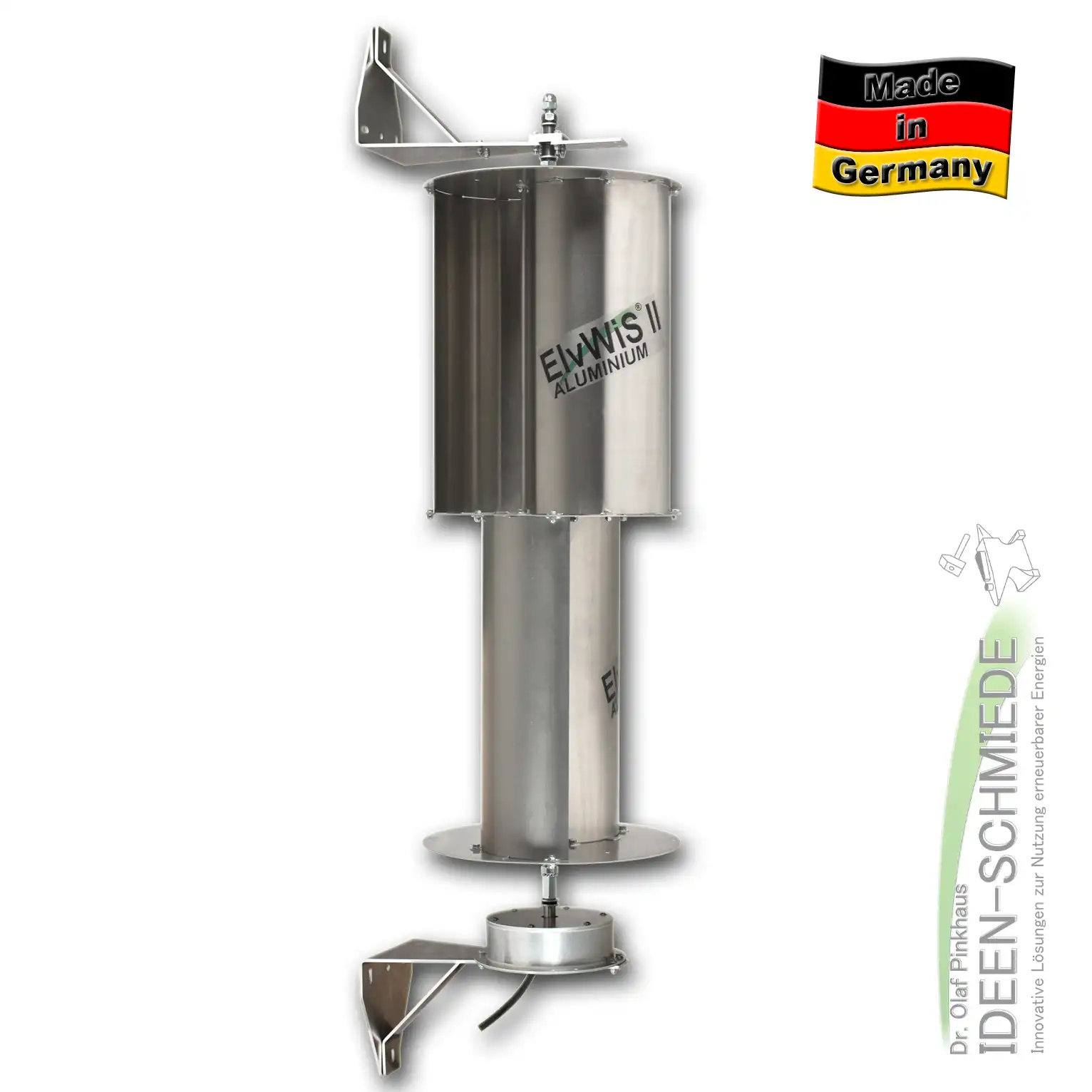

Zweistufige Vollmetall-Windturbine mit Savonius-Rotor (Bausatz)
Turbinen-Komponenten zerlegt, Generator fertig montiert. Komplettes Montagematerial ist beigefügt.
Mit Doppel-Scheibengenerator EGE400-VA und Universalhalterung.
Wahlweise mit 3-Phasen Gleichrichter oder 12/24-Volt Laderegler.
(Die Optionen wählen Sie einfach oben neben den Artikelbildern in den Varianten aus.)
Ideal für extreme Windstandorte dank erhöhter Stabilität des Rotors durch starke Biegung der Halbschalen.

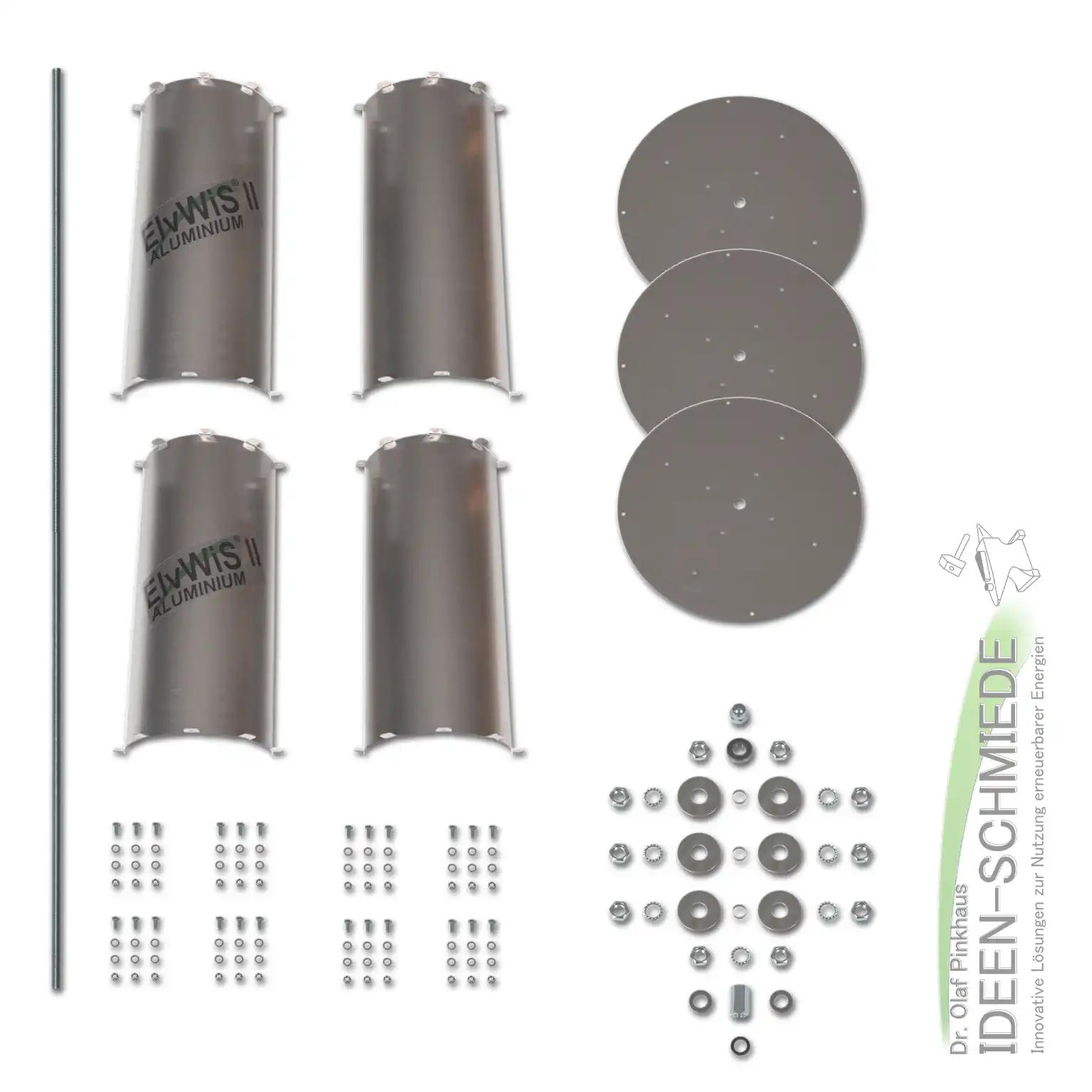

Inhalt des Sets
Generator (Aluminium, Edelstahl-Lager, Edelstahl-Achse)
Anschluss-Kabel (0,3 m)
Rotor-Achse (Stahl verzinkt)
Rotor-Scheiben (Aluminium)
Rotor-Schaufeln (Aluminium)
Universalhalterung (zweiteilig, Aluminium, 1x Edelstahl-Lager)
Verbindungsmaterial (Stahl verzinkt)
12/24-Volt Laderegler (optional)
3-Phasen Gleichrichter (optional)
Betriebs- und Montageanleitung (digital)
Technische Daten der Windturbine
Gesamtgewicht: 6,9 kg ohne Kabel und Anbaumaterial
Gesamthöhe: ca. 107 cm
Baumaterial: seewasserbeständiges Aluminium
Anlaufbeginn: ab 0,5 - 1,0 m/s
Ladebeginn 12,5 / 24,5 Volt: ab 3,0 - 4,0 / 5,0 - 6,0 m/s
Betriebsbereich: 0,5 - 30 m/s
Betriebsspannung: 0 - 59 Volt, optimiert für 12-Volt Systeme
Betriebsgeräusch: < Umgebungsgeräusch / 30 dB max.
Maße des Rotors: B 32 x H 80 cm
Rotor-Nennleistung bei 12 m/s: 40 Watt
Rotor-Maximalleistung bei 20 m/s: 187 Watt
Maximaler Generator-Wirkungsgrad: 96 %
Rotortyp: Savonius-Rotor - Pro Ebene 2 gegenüberliegende C-förmige Schaufeln
Rotoreigenschaften: Allrounder für böige und gleichmäßige Windverhältnisse, schnellstartend und direkte Reaktion auf wechselnde Windgeschwindigkeiten, reduzierte Drehzahl bei höheren Windstärken.
Montage: Z.B. mit Bügelschellen zur Mastmontage, fest verschraubt und/oder entnehmbar an/auf/unter ebenen Flächen; liegende oder stehende Montage möglich (an Wänden, Hausdach -giebel, Bootsmast etc.).
Komponentendetails
Generator: 1 Stück
Bauweise: Doppel-Scheibengenerator (IP 54), 12-polig (24 Neodym-Magnete), AC 3-phasig, bürstenlos, rastmomentfrei.
Abmessungen: Höhe 52 mm, Durchmesser Korpus 160 mm, Durchmesser Bodenplatte 190 mm.
Gewicht: ca. 3,5 kg
Gehäuse/Aufnahme: Seewasserbeständiges Aluminium-Material mit Edelstahl-Verbindungselementen.
Achse: Rostfreier Edelstahl, mit präzisionsgedrehten Kugellagerpassungen und Achsansatz mit M12 Außengewinde oben; zum Kontern der Rotorachse mit einem praktischen Schlüsselansatz ausgestattet.
Lager: Solide Edelstahl-Kugellager mit Lebensdauerschmierung.
Kabelanschluss: Zugentlastung an Generator-Unterseite.
Anschluss-Kabel: 0,3 Meter
Spezifikationen: Flexibles und widerstandsfähiges Gerätekabel mit 3 Phasen x 1,5 mm.
Rotor-Achse: 1 Stück
Bauweise: Massive M12 Gewindestange aus verzinktem Stahl.
Rotor-Scheibe: 3 Stück
Bauweise: Verwindungssteife, lasergeschnittene Scheibe aus seewasserbeständiger Aluminium-Legierung.
Rotor-Schaufel: 4 Stück
Bauweise: Stabile, lasergeschnittene und aerodynamisch geformte Schaufel mit gebördelten Längskanten aus seewasserbeständiger Aluminium-Legierung.
Universalhalterung (zweiteilig): 1 Stück
Bauweise: Robuste, 4 mm starke Aluminiumhalterung mit Verstärkungsstreben. Windurbine nach Montage der Halterung montier-/austauschbar. Inkl. Kugellager und Lagerschale oben.
Laderegler (optional): 1 Stück
Beschreibung: Wasserdicht vergossener Batterie-Laderegler (12/24 V) mit integriertem 3-Phasen Gleichrichter (auch für LiFePo4-Akkus geeignet).
Lademodus: MPPT-Boost für niedrige Windgeschwindigkeiten
Nennspannung (Batterie): 12V / 24V Auto-Erkennung
Ruhestromverbrauch: 3,6 mA
Boost-Ladebeginn: 8-9 V (12 V Batt.) / 15-16 V (24 V Batt.)
Schutzklasse: IP 67
Leistung Max.: 400 Watt
Eingangsspannung Max.: 60 Volt
Bremsspannung: ab 14,4 V (12 V Batt.)/ ab 28,8 V (24 V Batt.)
Wiederanlaufspannung: bei 13,5 V (12 V Batt.)/ bei 27,0 V (24 V Batt.)
Erhaltungsspannung (nach Bremsmodus): bis 12,5 V (12 V Batt.)/ bis 25,0 V (24 V Batt.)
Erkennungsspannung Min.: 8 V
Schutzfunktionen: Batterie-Überspannung, Ladestrombegrenzung, Bremsfunktion
Arbeitstemperatur: -35 °C - +75 °C / 85 % RH
Anzeige: Unload-LED, Charge-LED
Anschluss: 3 x Blau an Generator-Wechselstrom, 1 x Rot an Batterie-Plus, 1 x Schwarz an Batterie-Minus.
Gleichrichter (optional): 1 Stück
Beschreibung: Wasserdicht vergossener 3 Phasen-Brückengleichrichter für den direkten Anschluss von Beleuchtung, Elektromotoren und anderen Gleichstromanwendungen.
Funktion: Wandelt den Wechselstrom des Generators in einen der Drehzahl entsprechenden Gleichstrom um.
Anschlüsse: 3 x AC-Steckanschlüsse für Generator-Wechselstrom, 2 x DC-Steckanschlüsse für Gleichstromverbraucher (Plus +/Minus -).
