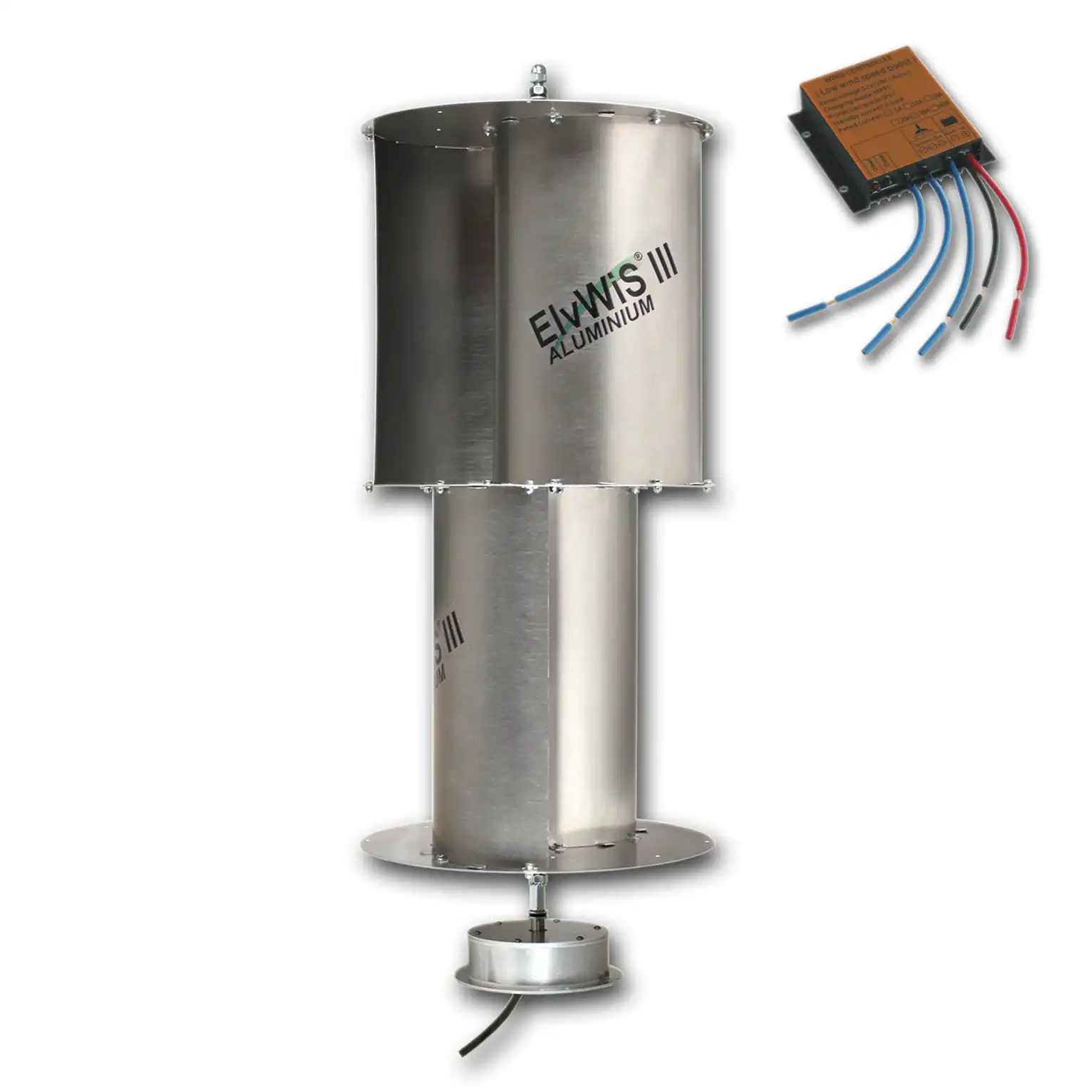

Vertikale Windturbine ElvWiS III ALUMINIUM mit Generator (240 Watt)

Zweistufige Vollmetall-Windturbine mit Savonius-Rotor (Bausatz)

Turbinen-Komponenten zerlegt, Generator fertig montiert. Komplettes Montagematerial ist beigefügt.
Mit Doppel-Scheibengenerator EGE600-VA.
Wahlweise mit 3-Phasen Gleichrichter oder 12/24-Volt Laderegler.
Sicherung gegen Diebstahl durch Verschraubung der Komponenten.
(Die Optionen wählen Sie einfach oben neben den Artikelbildern in den Varianten aus.)

Wichtig: Damit Sie lange Freude an Ihrer ALUMINIUM-Windturbine haben, befestigen Sie diese bitte immer oben und unten in einer Halterung (auch separat oder als Komplettset erhältlich).

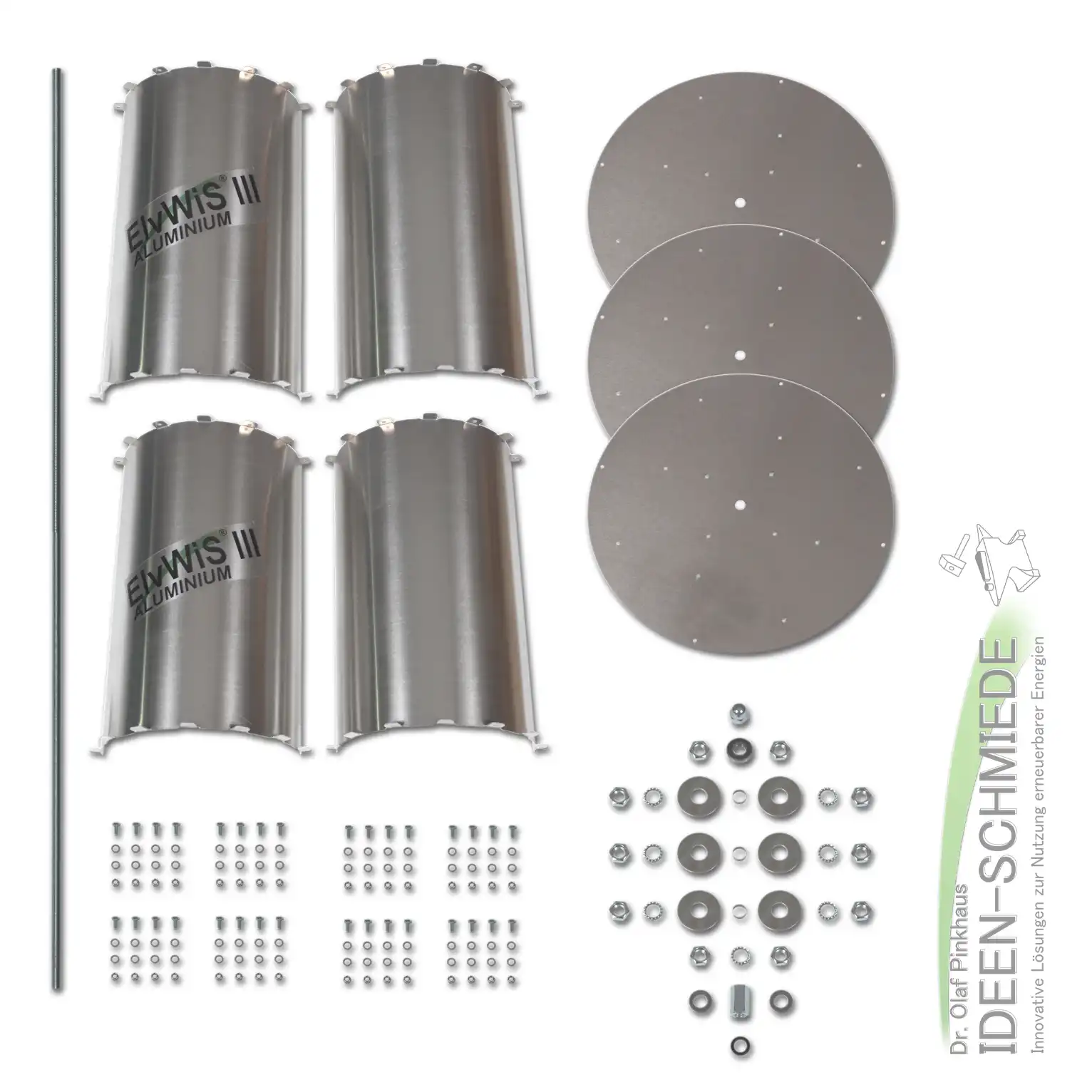

Inhalt des Sets

Generator (Aluminium, Edelstahl-Lager, Edelstahl-Achse)
Anschluss-Kabel (0,3 m)
Rotor-Achse (Stahl verzinkt)
Rotor-Scheiben (Aluminium)
Rotor-Schaufeln (Aluminium)
1 x Kugellager oben (Edelstahl, wartungsfrei)
Verbindungsmaterial (Stahl verzinkt)
12/24-Volt Laderegler (optional)
3-Phasen Gleichrichter (optional)
Betriebs- und Montageanleitung (digital)

Technische Daten der Windturbine

Gesamtgewicht: 7,1 kg ohne Kabel und Anbaumaterial
Gesamthöhe: ca. 107 cm
Baumaterial: seewasserbeständiges Aluminium
Anlaufbeginn: ab 0,5 - 1,0 m/s

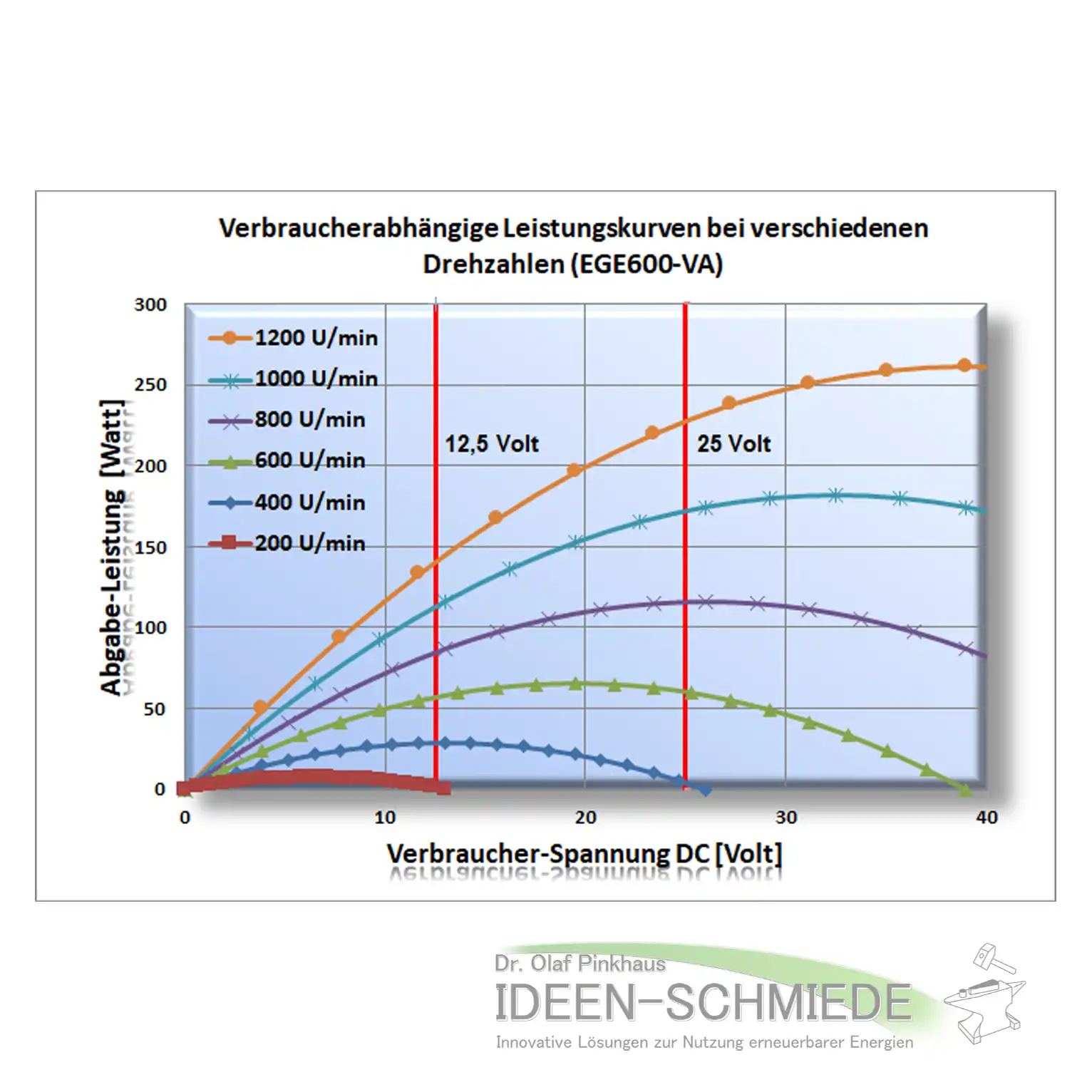

Ladebeginn 12,5 / 24,5 Volt: ab 3,0 - 4,0 / 5,0 - 6,0 m/s
Betriebsbereich: 0,5 - 30 m/s
Betriebsspannung: 0 - 59 Volt, optimiert für 12-Volt Systeme
Betriebsgeräusch: < Umgebungsgeräusch / 30 dB max.
Maße des Rotors: B 40 x H 80 cm
Rotor-Nennleistung bei 12 m/s: 51 Watt
Rotor-Maximalleistung bei 20 m/s: 237 Watt
Maximaler Generator-Wirkungsgrad: 96 %
Rotortyp: Savonius-Rotor - Pro Ebene 2 gegenüberliegende C-förmige Schaufeln
Rotoreigenschaften: Allrounder für böige Winde und alle Windstärken, Schnelle Kraftentfaltung bei niedrigen Windgeschwindigkeiten, Schnelle Reaktion auf wechselnde Windgeschwindigkeiten, Selbstbremsend bei hohen Windgeschwindigkeiten
Montage: Z.B. mit einer Halterung zur Mastmontage, fest verschraubt und/oder entnehmbar an/auf/unter ebenen Flächen; liegende oder stehende Montage möglich (an Wänden, Hausdach -giebel, Bootsmast etc.).

Komponentendetails

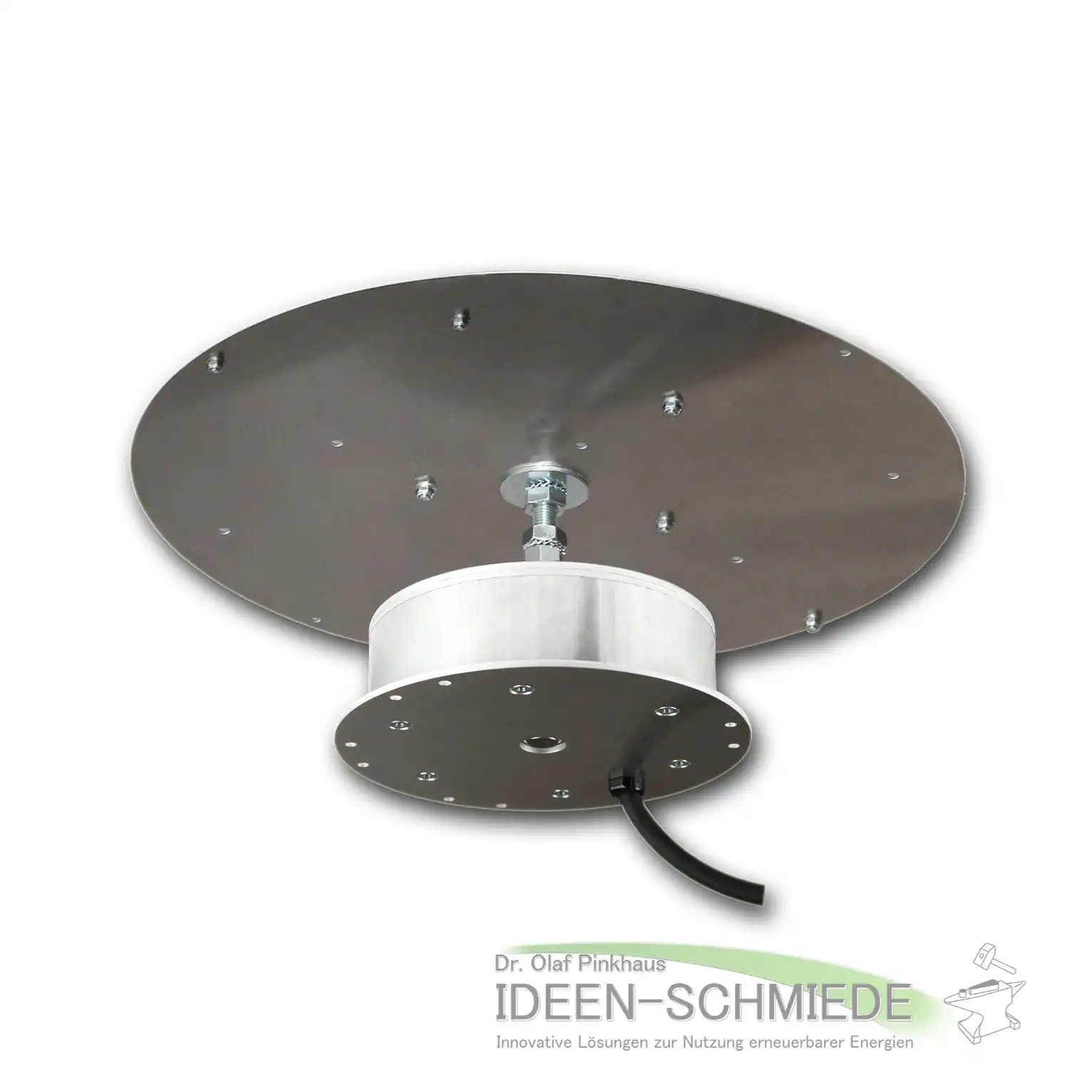

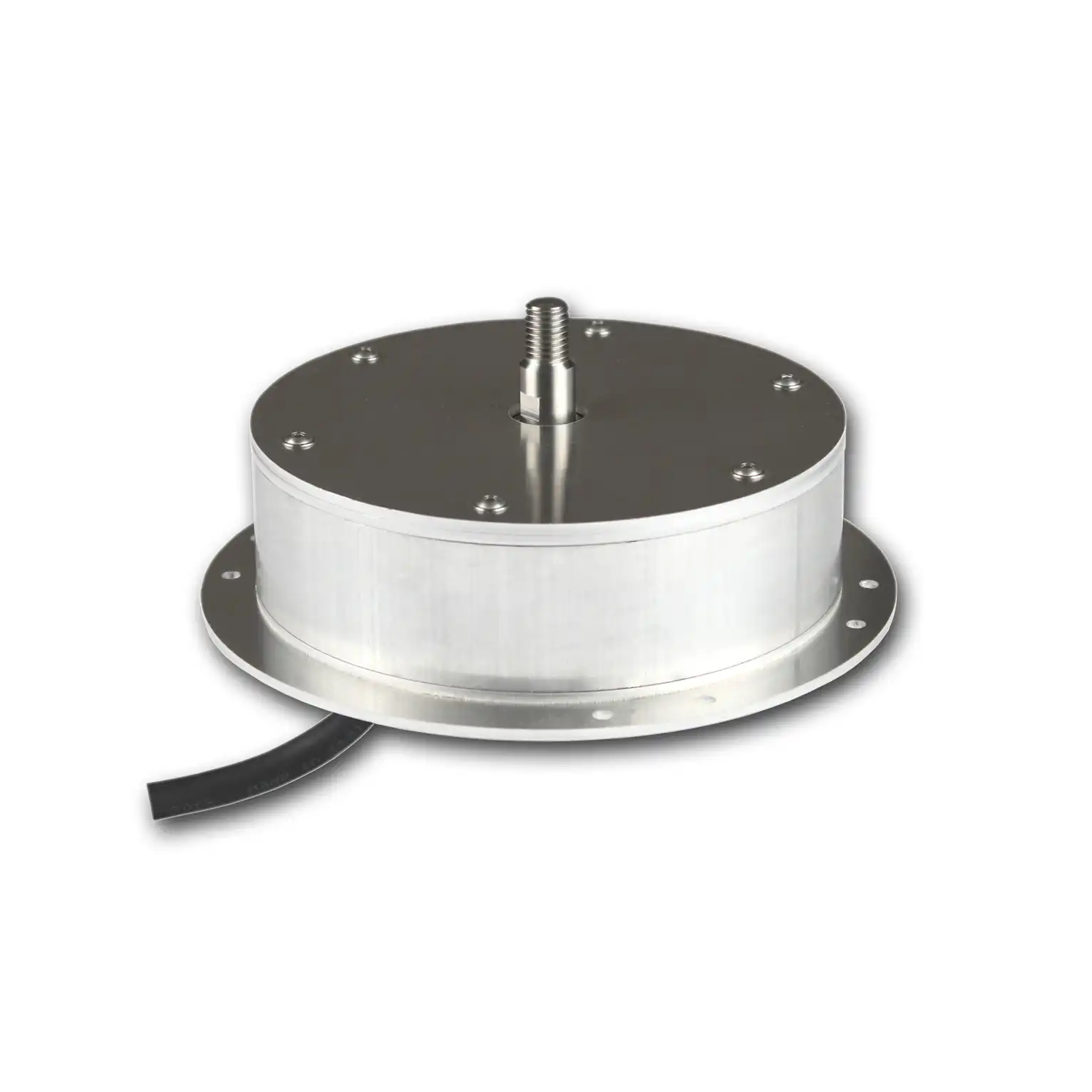

Generator: 1 Stück
Bauweise: Doppel-Scheibengenerator (IP 54), 12-polig (24 Neodym-Magnete), AC 3-phasig, bürstenlos, rastmomentfrei.
Abmessungen: Höhe 52 mm, Durchmesser Korpus 160 mm, Durchmesser Bodenplatte 190 mm.
Gewicht: ca. 3,5 kg
Gehäuse/Aufnahme: Seewasserbeständiges Aluminium-Material mit Edelstahl-Verbindungselementen.
Achse: Rostfreier Edelstahl, mit präzisionsgedrehten Kugellagerpassungen und Achsansatz mit M12 Außengewinde oben; zum Kontern der Rotorachse mit einem praktischen Schlüsselansatz ausgestattet.
Lager: Solide Edelstahl-Kugellager mit Lebensdauerschmierung.

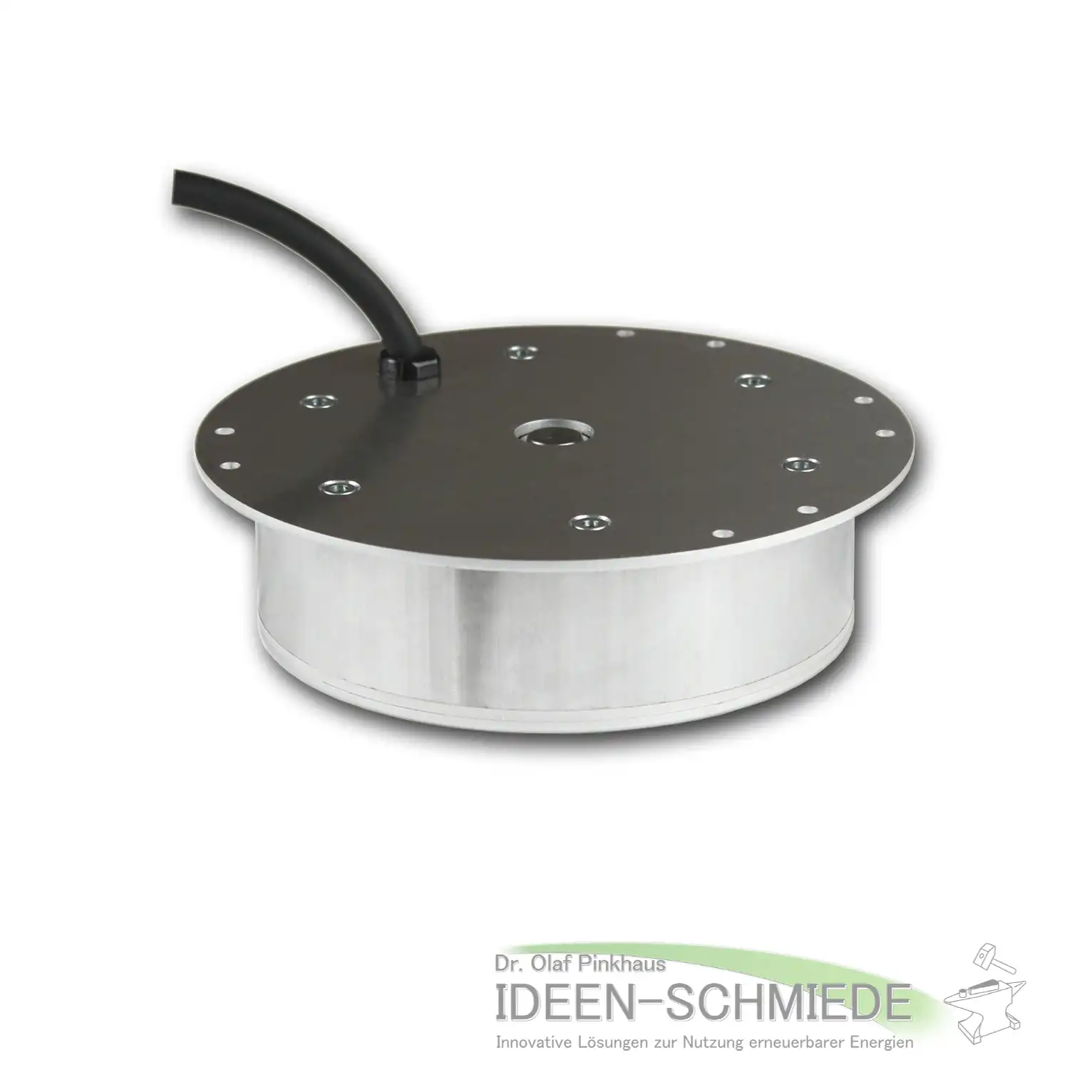

Kabelanschluss: Zugentlastung an Generator-Unterseite.

Anschluss-Kabel: 0,3 Meter
Spezifikationen: Flexibles und widerstandsfähiges Gerätekabel mit 3 Phasen x 1,5 mm.

Rotor-Achse: 1 Stück
Bauweise: Massive M12 Gewindestange aus verzinktem Stahl.

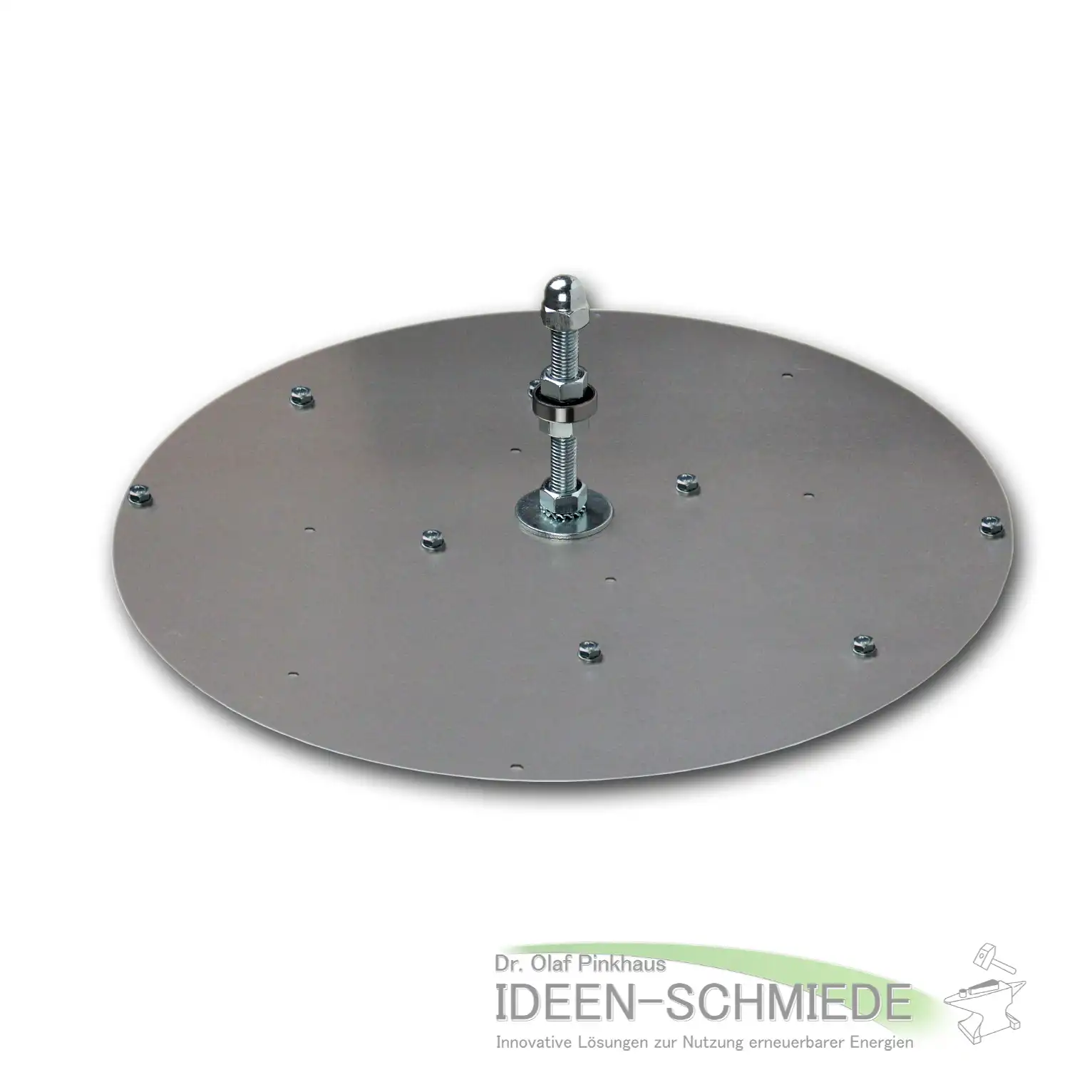

Rotor-Scheibe: 3 Stück
Bauweise: Verwindungssteife, lasergeschnittene Scheibe aus seewasserbeständiger Aluminium-Legierung.

Rotor-Schaufel: 4 Stück
Bauweise: Stabile, lasergeschnittene und aerodynamisch geformte Schaufel mit gebördelten Längskanten aus seewasserbeständiger Aluminium-Legierung.

Laderegler (optional): 1 Stück
Beschreibung: Wasserdicht vergossener Batterie-Laderegler (12/24 V) mit integriertem 3-Phasen Gleichrichter (auch für LiFePo4-Akkus geeignet).
Lademodus: MPPT-Boost für niedrige Windgeschwindigkeiten
Nennspannung (Batterie): 12V / 24V Auto-Erkennung
Ruhestromverbrauch: 3,6 mA
Boost-Ladebeginn: 8-9 V (12 V Batt.) / 15-16 V (24 V Batt.)
Schutzklasse: IP 67
Leistung Max.: 400 Watt
Eingangsspannung Max.: 60 Volt
Bremsspannung: ab 14,4 V (12 V Batt.)/ ab 28,8 V (24 V Batt.)
Wiederanlaufspannung: bei 13,5 V (12 V Batt.)/ bei 27,0 V (24 V Batt.)
Erhaltungsspannung (nach Bremsmodus): bis 12,5 V (12 V Batt.)/ bis 25,0 V (24 V Batt.)
Erkennungsspannung Min.: 8 V
Schutzfunktionen: Batterie-Überspannung, Ladestrombegrenzung, Bremsfunktion
Arbeitstemperatur: -35 °C - +75 °C / 85 % RH
Anzeige: Unload-LED, Charge-LED
Anschluss: 3 x Blau an Generator-Wechselstrom, 1 x Rot an Batterie-Plus, 1 x Schwarz an Batterie-Minus.

Gleichrichter (optional): 1 Stück
Beschreibung: Wasserdicht vergossener 3 Phasen-Brückengleichrichter für den direkten Anschluss von Beleuchtung, Elektromotoren und anderen Gleichstromanwendungen.
Funktion: Wandelt den Wechselstrom des Generators in einen der Drehzahl entsprechenden Gleichstrom um.
Anschlüsse: 3 x AC-Steckanschlüsse für Generator-Wechselstrom, 2 x DC-Steckanschlüsse für Gleichstromverbraucher (Plus +/Minus -).
